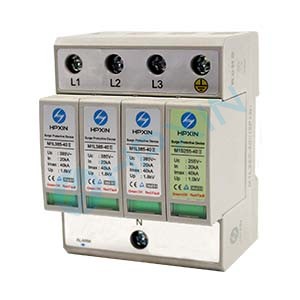

電源防雷器 M1L385-40Ⅱ(3P+N)
電源防雷模塊（Ⅱ類：8/20μs）
一、產品描述：
該產品采用“3+1”防護電路，內置過熱過流保護功能，可為低壓供配電系統與用電設備提供C級(Ⅱ級分類試驗)防雷保護。產品采用一體化底座外形設計，便于安裝及維護，并帶有遙信告警接口(干接點)，便于遠端監控。
二、產品特點：
1、泄放能力強
2、泄流更均勻
3、內置多路過熱斷路保護
4、內置多路過流斷路保護
5、失效指示
6、抗環境能力強
7、35mm標準導軌安裝
三、結構尺寸
技術參數：
項目 | 技術參數 | |
產品型號 | M1L385-40Ⅱ(3P+N) | |
標稱工作電壓-Un | 230V/400VAC | |
額定工作頻率 | 48~62Hz | |
最大持續運行電壓-Uc | 385V(L-N)/255V(N-PE) | |
標稱放電電流-In(8/20μs) | 20kA(L-N;N-PE) | |
最大放電電流-Imax(8/20μs) | 40kA(L-N;N-PE) | |
電壓保護水平-Up | 20kA 8/20μs | ≤1.8kV(L-N)/≤1.0kV(N-PE) |
5kA 8/20μs | ≤1.5kV(L-N)/≤1.0kV(N-PE) | |
暫時過電壓(TOV)特性-UT | 385V/5sec (L-N), 400V/5sec (L-PE), | |
暫時過電壓故障特性(TOV) | 1430V/200ms(L-PE)，1200V/200ms(N-PE) | |
耐受短路電流 | 25kArms | |
端子接線范圍 | 1.5 mm2~25mm2(柔性)/35mm2(剛性) | |
告警端口最大工作電流 | 250V/0.5A(AC)0.1A(DC); 125V/1A(AC)0.5(DC) | |
外殼阻燃等級 | UL94 V-0 | |
外殼防護等級 | IP20 | |
