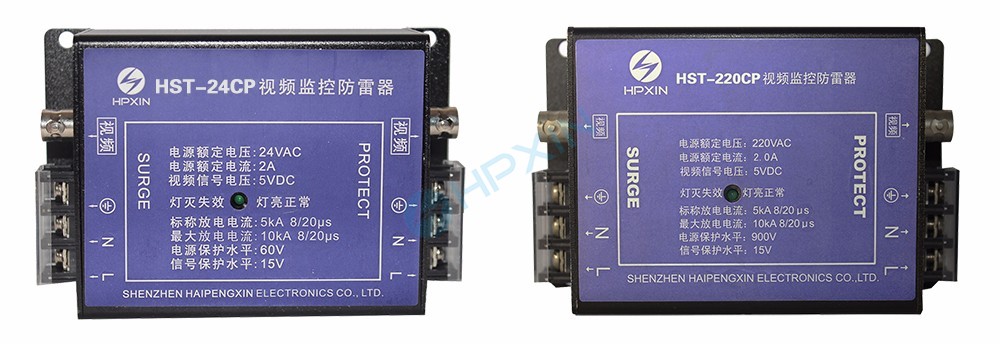

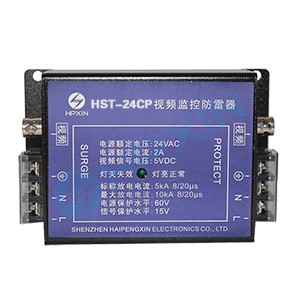

模擬二合一浪涌保護器
模擬二合一電涌保護器
一、產品描述：
模擬二合一電涌保護器適用于對交/直流供電、不帶云臺的攝像機
浪涌保護，可有效保護設備不受來自電源線、視頻信號線的感應雷擊
和浪涌電壓所造成的損壞。
該產品的電源線防護電路采用壓敏和氣體放電管相結合的防雷電
路，利用防護器件（氣體放電管、壓敏電阻、瞬態二極管）對電壓的
非線性特性，將其組合應用。信號防護電路采用組合式防護電路，前
級采用開關型防護器件（氣體放電管GDT），級間采用承受浪涌沖擊
的隔離電阻元件，能充分的將浪涌脈沖電流泄放入地，有效的保
護設備安全正常工作。

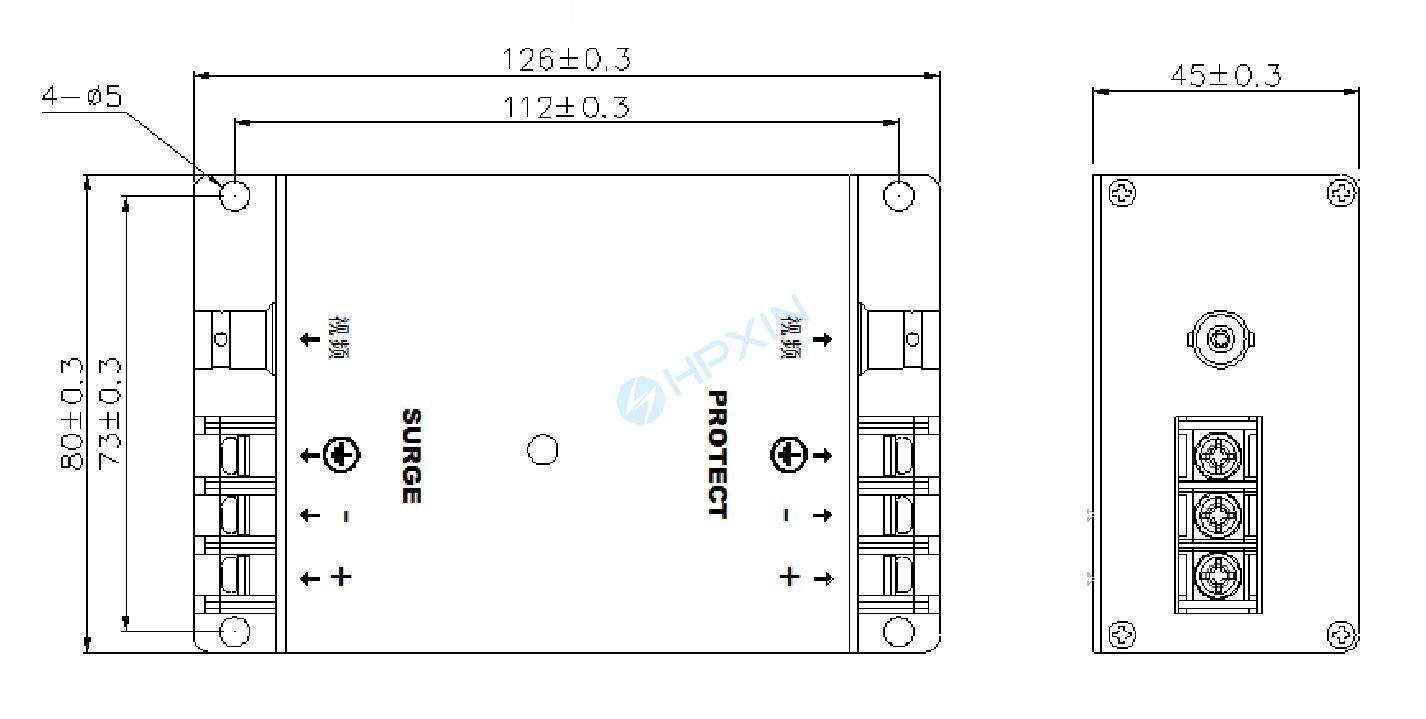

二、產品尺寸圖：
型號 | HST-24CP | HST-220CP | ||
電源
| 額定工作電壓 Un | 24V AC | 220 V AC | |
最大持續運行電壓 Uc | 40V AC | 320 V AC | ||
額定負載電流 IL | 2A | |||
標稱放電電流 In | 5 kA ( 8/20μs) | |||
最大放電電流 Imax | 10 kA (8/20μs) | |||
電壓保護水平 Up | ≤60V | ≤900V | ||
接口形式 | 壓接端子 | |||
保護模式 | 全模保護 | |||
視頻
| 最大持續運行電壓 Uc | 8V DC | ||
標稱放電電流 In | 5 kA ( 8/20μs) | |||
最大放電電流 Imax | 10 kA (8/20μs) | |||
電壓保護水平 Up | 線-屏蔽層 | ≤15V （1kV/μs） | ||
線-地 | ≤600V （10kV,5kA） | |||
特性阻抗 | 75Ω | |||
傳輸特性 | 10MHZ | |||
插入損耗 ae | ≤0.5dB | |||
接口形式 | BNC | |||
外殼保護等級 | IP20 | |||
安裝方式 | 螺絲固定安裝 | |||
外殼材質 | 金屬 | |||
電源指示燈 | 綠燈正常，燈滅失效 | |||
外形尺寸 | 126*80*45 | |||
